Монтаж турникета на примере турникета Perco-TTR-04. (Расценки на выполняемые услуги представлены ниже)
1 — стойка турникета;
2 — преграждающая планка;
3 — болт М8 для крепления преграждающей планки;
4 — заглушка;
5 — пульт управления/устройство радиоуправления/ контроллер СКУД;
6 — кабель от пульта управления/устройства радиоуправления/контроллера СКУД;
7 — источник питания турникета;
8 — кабель питания;
9 — сетевой кабель;
10 — ключ механической разблокировки;
11 — замок механической разблокировки;
12 — планшайба;
13 — поворотный механизм;
14 — крышка со световым табло;
15 — анкер PFG IR 10-15.
Турникет состоит из стойки турникета (1) с преграждающими планками (2) и пульта управления (5) с кабелем (6). Стойка турникета имеет сварной металлический корпус с крышкой со световым табло (14). Внутри стойки расположены плата CLB ( Control Logic Board ) и механизм доворота. Индикаторы светового табло показывают направление разрешённого прохода (зелёные стрелки) или запрета прохода (красный крест). Компактный пульт предназначен для ручного управления турникетом. Пульт Управления, как и источник питания турникета (8), подключаются к плате CLB гибким многожильным кабелем (6) в соответствии со схемой электрической соединений (см. Инструкцию).
Монтаж турникета
Установка турникета производится квалифицированными специалистами. Правильный монтаж турникета, соблюдение инструкций по безопасности и оборудованию – залог четкой стабильной работы турникета.
Предлагаем Вам ознакомиться с некоторыми правилами и особенностями установки турникетов.
1. Стойка турникета устанавливается на прочные и ровные бетонные (не ниже марки 400), каменные и т.п. основания, имеющие толщину не менее 150 мм.
- подготовьте в полу отверстия для крепления стойки турникета.
- подготовьте в полу кабельный канал подходящий к отверстиям для ввода этих кабелей в стойку (если кабели будут расположены под поверхностью пола). Проложите все кабели в кабельном канале и внутри стойки турникета.
- установите стойку турникета на гильзы анкеров и закрепите её болтами М10 торцовым ключом S 17.
2. При помощи уровня выровнять основание (точки крепления стойки - в одной горизонтальной плоскости).
3. В процессе монтажа контролировать вертикальность положения стойки турникета с помощью отвеса.
4. Снимите крышку со световым табло. Установите источник питания на отведенное для него место. (см. Инструкцию).
5. Подключите кабель питания от источника питания турникета к клеммной колодке “ XT 3” на плате CLB . Подключите кабель пульта управления к клеммной колодке “ XT 1. L ”
на плате CLB . Подключите кабеля от других устройств к соответствующим клеммным колодкам платы CLB.
6. Для установки преграждающих планок снимите с планшайбы крышку, отвернув винт. Торцовым ключом S 13 отверните болт, установленный на планке. Установите планку в соответствующее ей место и зафиксируйте болтом. (См. Инструкцию.) Установите обратно крышку.

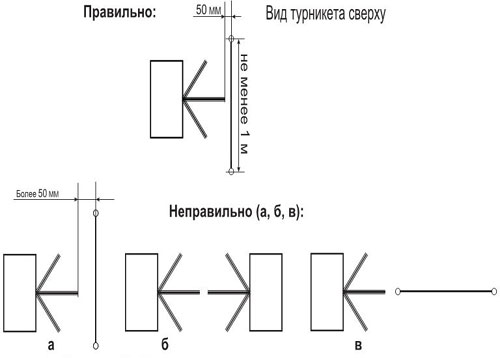

5. при организации зоны прохода через турникет следует учитывать механизм доворота планок:
- при повороте преграждающей планки на угол более 60° происходит доворот преграждающей планки в сторону направления движения;
- при повороте преграждающей планки на угол менее 60° происходит доворот преграждающей планки в сторону, обратную направления движения (возврат в исходное положение)
