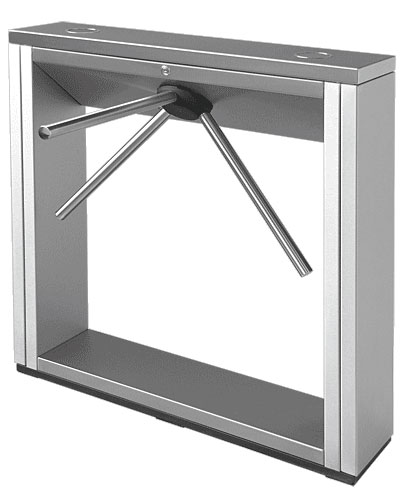

Тумбовые турникеты - триподы PERCo-TTD-03.2S

С крышкой. Цвет темно-серый. Блоки индикации с пиктограммами. Радиопрозрачная крышка. Пропускная способность 30 чел./мин (режим однократного прохода). Ширина зоны прохода 500 мм. Срок службы: 8 лет. 1010х980х220 мм. +1 °C до +40 °C.
Состав: - турникет со встроенной электроникой управления; - пульт дистанционного управления. С крышкой. БЕЗ ПЛАНОК

Тумбовый турникет-трипод PERCo-TTD-03.2S  электромеханический с крышкой из нержавеющей стали стойка – нержавеющая сталь


Тумбовый турникет-трипод PERCo-TTD-03.2G электромеханический с крышкой из нержавеющей стали стойка – сталь покрытие "муар", темно-серый цвет с эффектом слюды

Тумбовые турникеты-триподы серии PERCo-TTD-03.2 предназначены для разделения потока людей по одному на объектах с повышенными требованиями к управлению доступом – в аэропортах, на железнодорожных вокзалах и платформах, проходных предприятий и спец. объектов, стадионах, центрах развлечений и др. Используются внутри помещений.

При установке в ряд нескольких турникетов их корпуса формируют зону прохода, позволяя обойтись без установки дополнительных ограждений.

Специальное демпфирующее устройство обеспечивает плавный автоматический доворот планок до исходного состояния после каждого прохода.

Преграждающие планки Антипаника позволяют в экстренных случаях быстро освободить проход, без применения специальных инструментов и ключей. В штатных условиях планки Антипаника работают так же, как и стандартные планки.

Предусмотрена возможность установки датчиков несанкционированного прохода, которые вызывают срабатывание сирены при попытках подлезть или перепрыгнуть через планки турникета-трипода.

Отличительные особенности тумбовых турникетов-триподов серии PERCo-TTD-03.2:

• высокая пропускная способность позволяет применять турникет в условиях большого потока людей
• для организации прохода в обоих направлениях одного человека или группы людей предусмотрены шесть различных режимов работы турникета
• управление турникетами от системы контроля доступа и от пульта управления (или радиопульта)
• возможность скрытой установки считывателей карт под крышку турникета
• встроенные датчики поворота планок, позволяющие фиксировать реальный факт прохода через турникет-трипод, что обеспечивает корректный учет рабочего времени в системах контроля доступа
• автоматический доворот планок после каждого прохода в закрытое положение
• отсутствие инерции и плавность работы механизма вращения
• безопасное для человека напряжение электропитания
• тумбовый турникет имеет низкое энергопотребление
• складывающиеся планки Антипаника
• предусмотрена возможность автоматической разблокировки при поступлении сигнала от системы пожаной сигнализации
• возможность механической разблокировки турникета ключом в экстренных ситуациях
• возможность комплектации ограждениями, сочетающимися по дизайну с устанавливаемыми турникетами
• возможность организовать дополнительный аварийный выход и оформить интерьер проходной в едином стиле

Описание турникета-трипода PERCo-TTD-03.2:

В этой модели плата блока управления конструктивно размещена в корпусе турникета.

Для питания турникета необходим стабилизированный блок питания 12В постоянного тока, а для обеспечения автономной работы турникета следует использовать источник бесперебойного питания.

Блок питания, пульт ручного управления и кабель управления турникетом от СКУД подключаются непосредственно к клеммной колодке, расположенной в корпусе турникета.

Специальный вход управления Fire Alarm позволяет разблокировать турникет по команде от пожарной сигнализации или от кнопки аварийной разблокировки.

Предусмотрены выходы для подключения выносных индикаторов направления разрешенного прохода, датчиков прохода, сирены. Гальваническая развязка выходов обеспечивает помехоустойчивость электроники турникета.

Возможность выбора режима управления (потенциальный или импульсный) обеспечивает корректную работу турникета в СКУД любых производителей, и в частности, позволяет применять замковые контроллеры для управления турникетом напрямую, без дополнительных устройств.

Устройство тумбового турникета Perco:

Турникет состоит из стойки турникета со встроенной платой управления CLB, крышки стойки турникета, пульта управления и комплекта преграждающих планок.

Стойка турникета представляет собой каркас листового металла, закрепленный на рамном основании, с двумя торцевыми стенками.

На крышке стойки турникета расположены два светодиодных блока индикации с яркими пиктограммами, указывающими направление прохода и состояние турникета.

Электромеханический узел управления турникетом расположен под крышкой стойки турникета и состоит из следующих компонентов:

• механизма доворота, который обеспечивает автоматический доворот преграждающих планок турникета в исходное положение после каждого прохода независимо от усилия, приложенного при толкании планок;
• механизма управления с оптическими датчиками поворота преграждающих планок с блокирующим устройством:
• – датчики поворота фиксируют реальный факт прохода через турникет и обеспечиваюткорректный учет рабочего времени в системах контроля доступа;
• – блокирующее устройство надежно запирает турникет после возвращения планок в исходное положение;
• гидравлического демпфера, который обеспечивает плавную и бесшумную работу турникета;
• замка механической разблокировки для использования в экстренных ситуациях.

Индикация состояния турникета и направления прохода:

Входящие в стандартный комплект поставки светодиодные блоки индикации с яркими пиктограммами служат для указания направления прохода и индикации состояния турникета:

– зеленая стрелка показывает направление разрешенного прохода, турникет открыт в заданном направлении;

– красный крест показывает, что проход запрещен, турникет закрыт.

Режимы работы тумбового турникета-трипода Perco:

С пульта управления может быть задан один из следующих шести режимов работы турникета:

• однократный проход в заданном направлении (турникет открыт для прохода одного человека в разрешенном направлении);
• однократный проход в обоих направлениях (турникет открыт для прохода по одному человеку в каждом направлении);
• свободный проход в заданном направлении (турникет открыт для многократного прохода в разрешенном направлении);
• свободный проход в одном направлении и однократный проход в противоположном направлении (турникет открыт для многократного прохода в разрешенном направлении и для прохода одного человека в обратном направлении);
• свободный проход (турникет открыт для входа и выхода);
• запрет прохода (турникет закрыт для входа и выхода).

Время ожидания прохода – период, на который производится разблокировка турникета для осуществления прохода в выбранном направлении.

Время ожидания прохода в импульсном режиме управления равно 5 секундам и не зависит от длительности управляющего сигнала. В потенциальном режиме управления время ожидания прохода равно длительности управляющего сигнала.

Отключение электропитания:

Питание турникета-трипода Перко осуществляется от стабилизированного блока питания 12 В постоянного тока (поставляется под заказ). При отключении электропитания турникет остается в том состоянии, в котором был на момент отключения питания – направление прохода, которое было открыто на момент отключения питания, остается открытым; направление, которое было закрыто, остается закрытым.

Для обеспечения нормальной работы турникета при отключении сетевого питания необходимо применять источник бесперебойного питания (поставляется под заказ).

Механическая разблокировка турникета:

Функция механической разблокировки турникета обеспечивает свободное вращение преграждающих планок в обоих направлениях и предназначена для разблокировки турникета, находящегося в аварийном режиме работы (при выходе из строя подключенного источника питания), или в экстренных ситуациях.
Замок механической разблокировки встроен в стойку турникета (стандартная комплектация) и снабжен комплектом ключей).

Под заказ турникет может поставляться с комплектом преграждающих планок "Антипаника", которые при возникновении экстренных ситуаций позволяют быстро освободить проход без применения специальных ключей и инструментов.

В штатных условиях планки "Антипаника" работают как стандартные преграждающие планки.

Материалы, использованные при изготовлении тумбовых турникетов-триподов Perco:

Стойка турникета: сталь, высокопрочное порошковое покрытие или нержавеющая сталь.
Планшайба: малоуглеродистая сталь, окрашенная в черный цвет.
Верхняя крышка: шлифованная нержавеющая сталь.
Преграждающие планки и планки "Антипаника": полированная нержавеющая сталь; труба диаметром 32 мм с пластиковыми торцевыми заглушками.

Варианты исполнения стойки турникета:

Perco-ttd-03.2G – покрытие "муар", темно-серый цвет с эффектом слюды
Perco-ttd-03.2S – нержавеющая сталь.

По согласованию с Заказчиком, возможно покрытие стоек турникета в другие цвета по каталогу RAL. Срок и стоимость исполнения таких заказов рассчитываются индивидуально.

Пропускная способность турникета-трипода PERCo-TTD-03.2 :

Рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки турникета (однократный проход): 30 человек в минуту

Пропускная способность в режиме свободного прохода: 60 человек в минуту.
